項目背景

動力電池生產工藝復雜，從前段的攪拌涂布，到中段的電芯合成卷繞（疊片）、注液階段，再到后段化成、封裝等，都會用到機器視覺的定位、引導、識別、測量等功能。

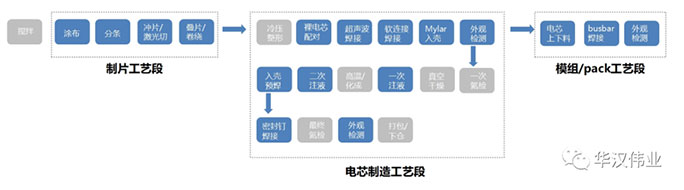

本期重點介紹密封釘焊接中視覺檢測的應用案例，首先來了解一下密封釘焊接的前后工序流程：

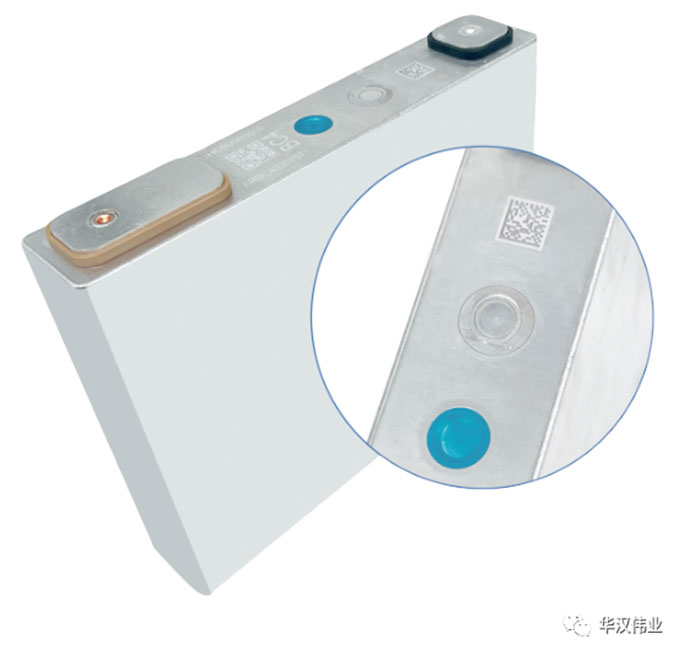

密封釘焊接是實現電池內部與外界環境完全隔離的重要工序：電芯制作完成后，會封裝進電池殼體，殼體上方會留一個注液孔，用于電解液的注入，在注入電解液之后，塞上膠塞，搬運至密封釘焊接工位進行最后的殼體密封。

但在注液和搬運的過程中，電解液會殘留于蓋板容納槽內，長時間靜置后形成晶體，密封釘焊接時往往容易出現焊點、炸焊、漏焊、針孔、偏焊的情況，焊接缺陷會造成動力電池性能大打折扣甚至報廢。機器視覺的介入對動力電池的品質護航起著關鍵作用。

華漢偉業自研的機器視覺檢測系統，包含2D /2.5D/3D/AI視覺檢測，能夠?yàn)殇囯娦袠I(yè)客戶打造動力電池全工序的整體解決方案，覆蓋從極片段、電芯段到模組段，極片外觀檢測、電芯頂蓋焊接檢測、電芯外觀檢測、模組焊接和PACK組裝等多個工藝環節。

密封釘焊接質量檢測

1.檢測難點

由于密封釘焊接缺陷形態豐富，難以界定其形態邊緣；檢測區移動頻繁，缺陷位置具有隨機性；部分小缺陷混雜于焊灰或清洗圈中等，對機器視覺檢測提出了不小的挑戰。

（原圖展示）

2.檢測項目

①密封釘上釘：定位、引導預焊、滿焊。

②密封釘焊接質量：漏焊、放反、裂口、漏蓋、虛焊、爆點、焊坑、孔洞、斷焊等；焊接位置偏移、焊縫寬度。

3.解決方案

1）電池密封釘2D焊接引導

2）密封釘3D-AI焊接質量檢測

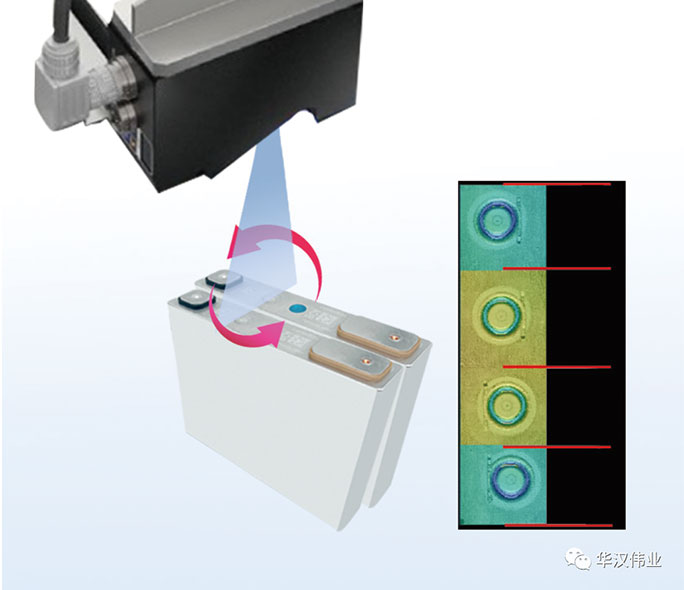

（打光示意圖）

4.檢測結果

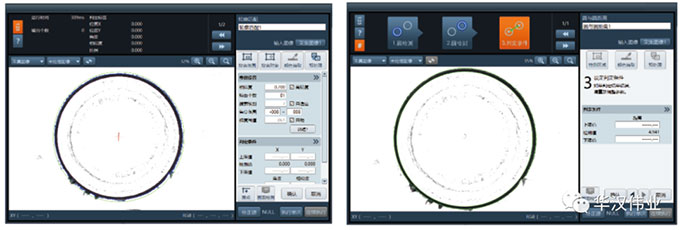

1）密封釘上釘采用華漢偉業自研的InnoVision 2D視覺軟件，搭配定制的硬件設施，使用輪廓或灰度匹配工具對密封釘孔進行初定位，圓檢測工具自動跟隨初定位補正，使用圓擬合工具，定位密封釘孔中心坐標，輸出此坐標用于焊接引導，準確率高，計算速度快；掃描速度50mm/s，過殺＜0.1%，漏殺=0%，速度快，定位/檢測精度：±0.05mm，檢測時間＜0.5s，速度快，可以批量出貨。

（效果圖展示）

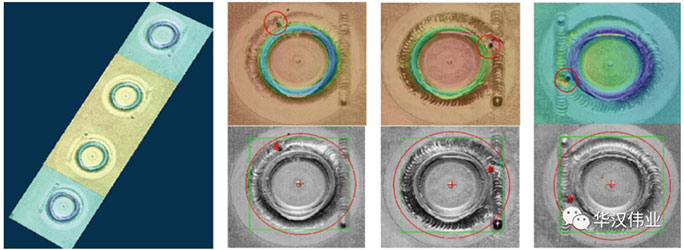

2）密封釘焊接質量檢測，采用華漢自研的AIDI Suite深度學習智能檢測系統，3D-AI深度融合，自研發明專利“濾波、去噪聲”算法去除檢測過程中出現的干擾和噪聲，同時，自研的缺陷檢測算法將存在高度突變的區域進行標記，將符合缺陷判定要求（大小面積）的標記區域挑選出進行判定，準確識別缺陷，掃描速度50mm/s，漏殺率為0% ，過殺率<0.5%，速度快，可以穩定識別缺陷。

（效果圖展示）

項目總結

當前，2D視覺檢測在動力電池領域視覺應用非常廣泛，但是隨著電池企業對檢測精度、速度、圖像傳輸、缺陷分析的要求更加細化，3D視覺憑借著物理空間的深度信息，且對外部環境依賴度低，成為2D視覺的補充，占據著非常重要的地位。

華漢偉業柔性化定制解決方案，根據客戶實際情況制定高性價比的2D+3D-AI整體解決方案，旨在為客戶打造自動化、數字化、智能化生產線，幫助鋰電企業精準品控實現項目落地，讓客戶設備投資的價值最大化。不僅節約大量的成本，大幅度提高生產效率，同時更好地控制生產質量。

而且，公司擁有自研底層算法平臺，可根據項目實際需求，從最底層算法實現優化效果，滿足項目速度和精度的要求。2D/3D/AI全方位綜合集成的機器視覺系統解決方案，實現對工件進行視覺引導、二維碼識別、字符識別、條形碼識別、產品定位、缺陷檢測及分類、多圖像流圖像協調處理等功能。

軟件系統操作簡單，普通員工通過一次培訓后即可上手操作；部署上線周期短，能盡快完成調試；公司目前擁有100+人以上的交付團隊，可以滿足苛刻的項目時間要求，為保障產品穩定可靠，提供7*24h售后服務。

公司自成立以來，以專業務實的服務精神，贏得了客戶的高度認可，目前在3C電子制造、新能源、半導體、倉儲物流等行業均有落地案例。
