【應用案例】方形電池頂蓋焊縫質量檢測

2021-04-14

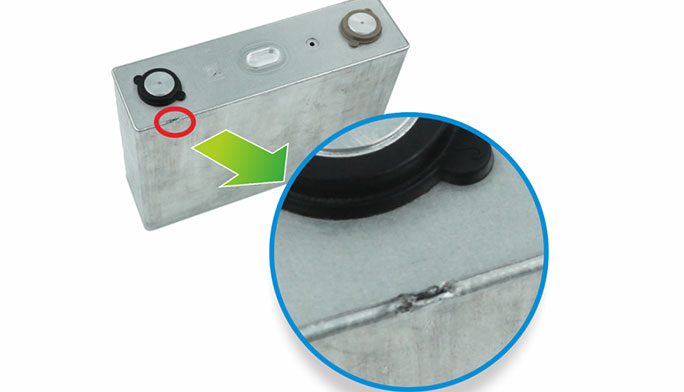

裝配段工藝流程中，電芯入殼后進行激光焊接封口，激光焊接質量受激光功率、保護氣體以及產品表面材質等因素影響，嚴重的焊接缺陷會導致漏液、短路等安全事故，輕微焊接缺陷直接影響產品外觀。

缺陷檢測要求：爆點、凹坑、針孔、漏焊、斷焊等。

相機型號：3D線掃激光傳感器

X向分辨率：12um

Z向精度：1um

掃描速度：200mm/s

檢測時間：4.5s

根據產品情況決定是否需要添加旋轉機構

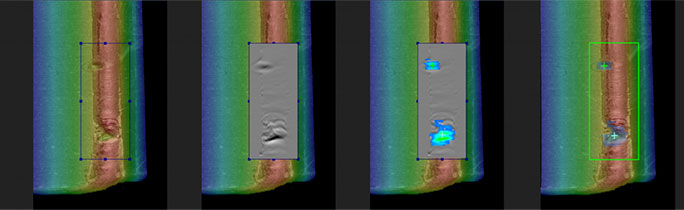

采用華漢發明專利算法“曲面缺陷抽取”結合“瑕疵檢測”算法實現穩定檢測。

可穩定檢出爆點、凹坑、漏焊、斷焊缺陷和大于0.2mm深針孔缺陷。

過殺率＜0.5%，漏殺率為0%。

批量出貨。
